引言 物聯網（IoT）正影響著我們生活中的方方面面，包括家庭自動化設備、娛樂系統、安全和報警系統、智能 手表和可穿戴健康監測設備、智能交通設備、廢料處理設備以及互聯汽車等等。物聯網將涉及到幾乎每一 種消費和工業應用。 這些物聯網設備給設計師和制造商帶來了獨特的挑戰。設計智能手表和健身監測儀等設備時，必須滿足體 積小、性價比高和低功耗的要求。電源和信號路徑過于接近時，由于電容和電感會發生耦合，可能導致信 號干擾和串?dāng)_問題，因此設計師需要使用密集的、高度集成的電路和 SoC（片上系統）器件。新硬件必須 支持多種無線平臺，且保持低功耗。消費電子設備也必須支持多種無線制式，以確保不同供應商技術或系 統之間的互操作性。 無論是將新型無線模塊集成到設備中，測試新型低功耗模塊，還是解決設計難題，是德科技都提供了卓越 的解決方案來克服這些物聯網設計的挑戰，幫助您加快開發速度，縮短產品上市時間。

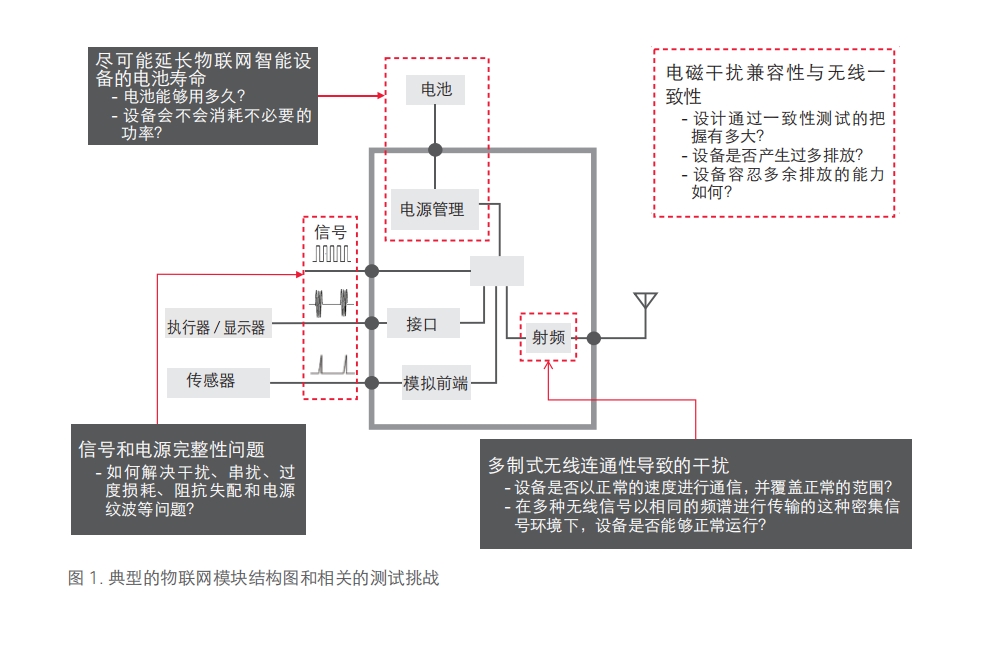

具有物聯網功能的設備的測試挑戰和解決方案 鑒于物聯網設備的復雜性，設計人員在開發出可用產品之前必須解決諸多問題。如圖 1  所示，設備的各個方面都會帶來特定的挑戰。在整個開發過程中，工程師需要使用多種 測試解決方案進行必要的測量，以保證物聯網設計的正常工作。

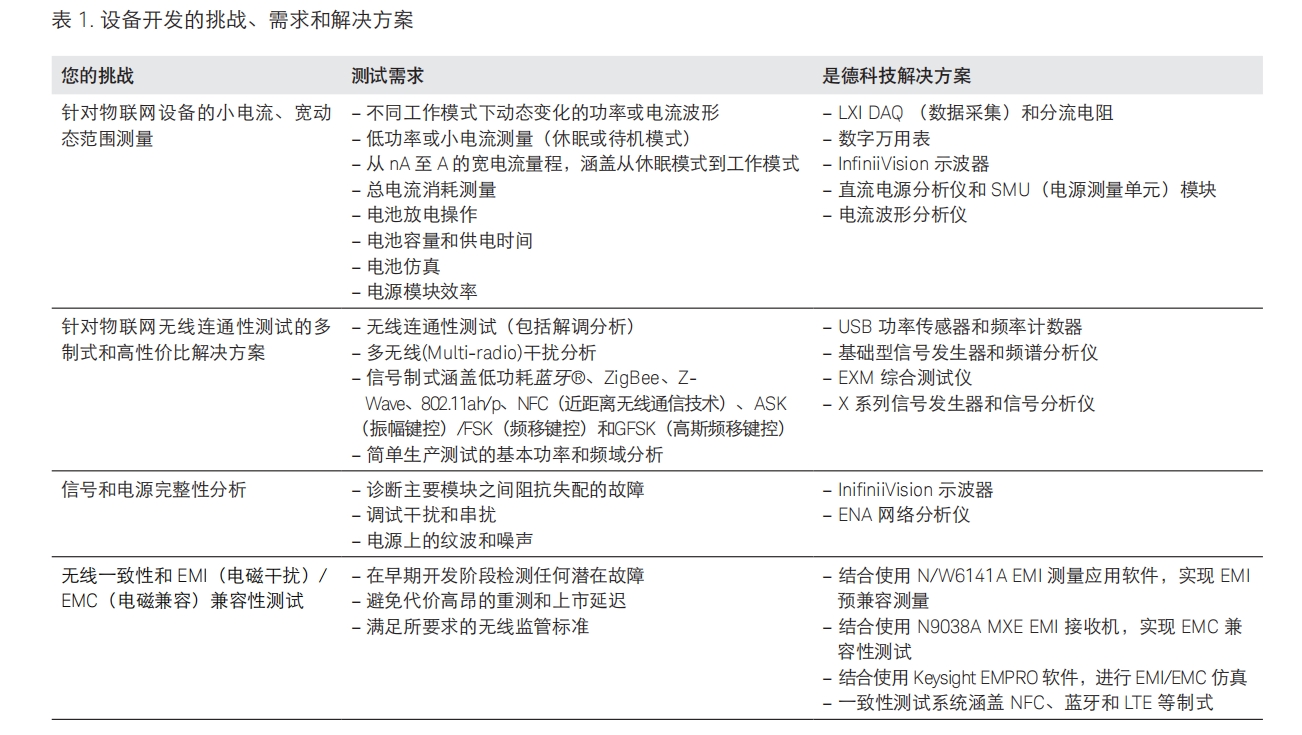

低功耗分析 物聯網設備的最大挑戰（或機會）就是其板上小電池的續航時間。物聯網設備在重新充 電之前必須保持長時間工作，而可穿戴醫療設備（如心臟起搏器和耳內助聽器）則完全 不能停止工作。因此，工程師們需要了解這些設備的功耗模式和電池供電時間。 為了最大程度延長電池的供電時間，許多設備在大部分時間處于待機或休眠模式，只在 短暫的時間間隔內激活并發送或接收數據。在工作模式下，設備可能消耗數百毫安的電 流；而在休眠模式下，電流損耗只有幾微安。因此，測試設備必須在很寬的動態范圍內 執行準確的測量，確定電池供電時間的主要挑戰變成測量比值高達 1000000：1 的最大 和最小電流。此外，為了降低功耗而頻繁接通和切斷電源模塊，會出現幅度很高的窄電 流尖峰和快速瞬態效應。這意味著，為了捕獲這些單次和瞬態電流波形，測試設備需要 連續不斷地進行快速測量。 設計和驗證工程師必須仔細表征動態電流消耗，防止不必要的功耗損失。如果動態特性 得到充分表征，那么大批量生產測試時，測試就無需過于嚴格。因此電流或功耗測試設 備的選擇比較簡單。低成本的數字萬用表（DMM）便能夠測量工作模式下的電流消耗， 并確保電流在休眠模式下降回某一水平。數據采集（DAQ）設備作為低通道成本的解決 方案，可同時測試生產應用中的多個測試點或被測器件。例如，您可以測量印刷電路組 件（PCA）多個位置的電壓和電流，也可以在多 PCA 面板上執行并行測試。表 2 總結出 用于測試電池供電時間的其他產品及其優點。
